Kubernetes 多集群网络方案之Submariner 介绍

Submariner 是一个完全开源的项目，可以帮助我们在不同的 Kubernetes 集群之间（无论是在本地还是云端）实现网络通信。Submariner 有以下功能：

• 跨集群的 L3 连接
• 跨集群的服务发现
• Globalnet 支持 CIDR 重叠
• 提供命令行工具 subctl 简化部署和管理
• 兼容各种 CNI

1 Submariner 架构

Submariner 由几个主要部分组成：

• Broker: 本质上是两个用于交换集群信息的 CRD（Endpoint 和 Cluster），我们需要选择一个集群作为 Broker 集群，其他集群连接到 Broker 集群的 API Server 来交换集群信息：

• Endpoint：包含了 Gateway Engine 建立集群间连接需要的信息，例如 Private IP 和 Public IP，NAT 端口等等。

• Cluster：包含原始集群的静态信息，例如其 Service 和 Pod CIDR。

• Gateway Engine：管理连接到其他集群的隧道。

• Route Agent：负责将跨集群的流量路由到 active Gateway Node。

• Service Discovery: 提供跨集群的 DNS 服务发现。

• Globalnet（可选）：处理具有重叠 CIDR 的集群互连。

• Submariner Operator：负责在 Kubernetes 集群中安装 Submariner 组件，例如 Broker, Gateway Engine, Route Agent 等等。

1.1 Service Discovery

Submariner 中跨集群的 DNS 服务发现由以下两个组件基于 Kubernetes Multi-Cluster Service APIs 的规范来实现：

• Lighthouse Agent：访问 Broker 集群的 API Server 与其他集群交换 ServiceImport 元数据信息。

• 对于本地集群中已创建 ServiceExport 的每个 Service，Agent 创建相应的 ServiceImport 资源并将其导出到 Broker 以供其他集群使用。

• 对于从其他集群导出到 Broker 中的 ServiceImport 资源，它会在本集群中创建它的副本。

• Lighthouse DNS Server：

• Lighthouse DNS Server 根据 ServiceImport 资源进行 DNS 解析。

• CoreDNS 配置为将 clusterset.local 域名的解析请求发往 Lighthouse DNS server。

MCS API 是 Kubernetes 社区定义的用于跨集群服务发现的规范，主要包含了 ServiceExport 和 ServiceImport 两个 CRD。

• ServiceExport 定义了暴露（导出）到其他集群的 Service，由用户在要导出的 Service 所在的集群中创建，与 Service 的名字和 Namespace 一致。

apiVersion: multicluster.k8s.io/v1alpha1
kind: ServiceExport
metadata:
  name: my-svc
  namespace: my-ns

• ServiceImport：当一个服务被导出后，实现 MCS API 的控制器会在所有集群（包括导出服务的集群）中自动生成一个与之对应的 ServiceImport 资源。

apiVersion: multicluster.k8s.io/v1alpha1
kind: ServiceImport
metadata:
  name: my-svc
  namespace: my-ns
spec:
  ips:
  - 42.42.42.42 # 跨集群访问的 IP 地址
  type: "ClusterSetIP"
  ports:
  - name: http
    protocol: TCP
    port: 80
  sessionAffinity: None

1.2 Gateway Engine

Gateway Engine 部署在每个集群中，负责建立到其他集群的隧道。隧道可以由以下方式实现：

• IPsec，使用 Libreswan 实现。这是当前的默认设置。
• WireGuard，使用 wgctrl 库实现。
• VXLAN，不加密。

可以在使用 subctl join 命令加入集群的时候使用 --cable-driver 参数设置隧道的类型。

Gateway Engine 部署为 DaemonSet，只在有 submariner.io/gateway=true Label 的 Node 上运行，当我们使用 subctl join 命令加入集群的时候，如果没有 Node 有 Label，会提示我们选择一个 Node 作为 Gateway Node。

Submariner 也支持 active/passive 高可用模式的 Gateway Engine，我们可以在多个节点上部署 Gateway Engine。在同一时间内，只能有一个 Gateway Engine 处于 active 状态来处理跨集的流量，Gateway Engine 通过领导者选举的方式确定 active 的实例，其他实例在 passive 模式下等待，准备在 active 实例发生故障时接管。

1.3 Globalnet

Submariner 的一大亮点是支持在不同集群间存在 CIDR 重叠的情况，这有助于减少网络重构的成本。例如，在部署过程中，某些集群可能使用了默认的网段，导致了 CIDR 重叠。在这种情况下，如果后续需要更改集群网段，可能会对集群的运行产生影响。

为了支持集群间重叠 CIDR 的情况，Submariner 通过一个 GlobalCIDR 网段（默认是 242.0.0.0/8）在流量进出集群时进行 NAT 转换，所有的地址转换都发生在 active Gateway Node 上。在 subctl deploy 部署 Broker 的时候可以通过 --globalnet-cidr-range 参数指定所有集群的全局 GlobalCIDR。在 subctl join 加入集群的时候还可以通过 --globalnet-cidr 参数指定该集群的 GlobalCIDR。

导出的 ClusterIP 类型的 Service 会从 GlobalCIDR 分配一个 Global IP 用于入向流量，对于 Headless 类型的 Service，会为每个关联的 Pod 分配一个 Global IP 用于入向和出向流量。

2 环境准备

在本次实验中，我们使用一台运行 Ubuntu 20.04 的虚拟机，并通过 Kind 启动多个 Kubernetes 集群来进行测试。

root@seven-demo:~# seven-demo
   Static hostname: seven-demo
         Icon name: computer-vm
           Chassis: vm
        Machine ID: f780bfec3c409135b11d1ceac73e2293
           Boot ID: e83e9a883800480f86d37189bdb09628
    Virtualization: kvm
  Operating System: Ubuntu 20.04.5 LTS
            Kernel: Linux 5.15.0-1030-gcp
      Architecture: x86-64

安装相关软件和命令行工具。

# 安装 Docker，根据操作系统安装 https://docs.docker.com/engine/install/
sudo apt-get update
sudo apt-get install -y \
    ca-certificates \
    curl \
    gnupg
sudo mkdir -m 0755 -p /etc/apt/keyrings
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor -o /etc/apt/keyrings/docker.gpg
echo \
  "deb [arch="$(dpkg --print-architecture)" signed-by=/etc/apt/keyrings/docker.gpg] https://download.docker.com/linux/ubuntu \
  "$(. /etc/os-release && echo "$VERSION_CODENAME")" stable" | \
  sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
sudo apt-get update
sudo apt-get install -y docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin

# 安装 Kind
curl -Lo ./kind https://kind.sigs.k8s.io/dl/v0.18.0/kind-linux-amd64
chmod +x ./kind
sudo mv ./kind /usr/local/bin/kind

# 安装 kubectl
curl -LO "https://dl.k8s.io/release/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/amd64/kubectl"
chmod +x kubectl
mv kubectl /usr/local/bin
apt install -y bash-completion
echo 'source <(kubectl completion bash)' >>~/.bashrc

# 安装 subctl
curl -Lo subctl-release-0.14-linux-amd64.tar.xz https://github.com/submariner-io/subctl/releases/download/subctl-release-0.14/subctl-release-0.14-linux-amd64.tar.xz
tar -xf subctl-release-0.14-linux-amd64.tar.xz
mv subctl-release-0.14/subctl-release-0.14-linux-amd64 /usr/local/bin/subctl
chmod +x /usr/local/bin/subctl

3 快速开始

3.1 创建集群

使用 Kind 创建一个 3 节点的集群，这里读者需要将 SERVER_IP 替换成自己服务器的 IP。默认情况下，Kind 将 Kubernetes API 服务器 IP:Port 设置为本地环回地址 ( 127.0.0.1): 随机端口，这对于从本机与集群交互来说很好，但是在本实验中多个 Kind 集群之间需要通信，因此我们需要把 Kind 的 apiServerAddress 改成本机 IP。

# 替换成服务器 IP
export SERVER_IP="10.138.0.11"

kind create cluster --config - <<EOF
kind: Cluster
name: broker
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
networking:
  apiServerAddress: $SERVER_IP
  podSubnet: "10.7.0.0/16"
  serviceSubnet: "10.77.0.0/16"
EOF

kind create cluster --config - <<EOF
kind: Cluster
name: c1
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
networking:
  apiServerAddress: $SERVER_IP
  podSubnet: "10.8.0.0/16"
  serviceSubnet: "10.88.0.0/16"
EOF

kind create cluster --config - <<EOF
kind: Cluster
name: c2
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
networking:
  apiServerAddress: $SERVER_IP
  podSubnet: "10.9.0.0/16"
  serviceSubnet: "10.99.0.0/16"
EOF

3.2 部署 Broker

在本次实验中，我们专门将一个集群配置为 Broker 集群。Broker 集群可以是专用集群，也可以是连接的集群之一。执行 subctl deploy-broker 命令部署 Broker，Broker 只包含了一组 CRD，并没有部署 Pod 或者 Service。

subctl --context kind-broker deploy-broker

部署完成后，会生成 broker-info.subm 文件，文件以 Base64 加密，其中包含了连接 Broker 集群 API Server 的地址以及证书信息，还有 IPsec 的密钥信息。

{
  "brokerURL": "https://10.138.0.11:45681",
  "ClientToken": {
    "metadata": {
      "name": "submariner-k8s-broker-admin-token-f7b62",
      "namespace": "submariner-k8s-broker",
      "uid": "3f949d19-4f42-43d6-af1c-382b53f83d8a",
      "resourceVersion": "688",
      "creationTimestamp": "2023-04-05T02:50:02Z",
      "annotations": {
        "kubernetes.io/created-by": "subctl",
        "kubernetes.io/service-account.name": "submariner-k8s-broker-admin",
        "kubernetes.io/service-account.uid": "da6eeba1-b707-4d30-8e1e-e414e9eae817"
      },
      "managedFields": [
        {
          "manager": "kube-controller-manager",
          "operation": "Update",
          "apiVersion": "v1",
          "time": "2023-04-05T02:50:02Z",
          "fieldsType": "FieldsV1",
          "fieldsV1": {
            "f:data": {
              ".": {},
              "f:ca.crt": {},
              "f:namespace": {},
              "f:token": {}
            },
            "f:metadata": {
              "f:annotations": {
                "f:kubernetes.io/service-account.uid": {}
              }
            }
          }
        },
        {
          "manager": "subctl",
          "operation": "Update",
          "apiVersion": "v1",
          "time": "2023-04-05T02:50:02Z",
          "fieldsType": "FieldsV1",
          "fieldsV1": {
            "f:metadata": {
              "f:annotations": {
                ".": {},
                "f:kubernetes.io/created-by": {},
                "f:kubernetes.io/service-account.name": {}
              }
            },
            "f:type": {}
          }
        }
      ]
    },
    "data": {
      "ca.crt": "LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUMvakNDQWVhZ0F3SUJBZ0lCQURBTkJna3Foa2lHOXcwQkFRc0ZBREFWTVJNd0VRWURWUVFERXdwcmRXSmwKY201bGRHVnpNQjRYRFRJek1EUXdOVEF5TkRVMU1Wb1hEVE16TURRd01qQXlORFUxTVZvd0ZURVRNQkVHQTFVRQpBeE1LYTNWaVpYSnVaWFJsY3pDQ0FTSXdEUVlKS29aSWh2Y05BUUVCQlFBRGdnRVBBRENDQVFvQ2dnRUJBSytXCmIzb0h1ZEJlbU5tSWFBNXQrWmI3TFhKNXRLWDB6QVc5a0tudjQzaGpoTE84NHlSaEpyY3ZSK29QVnNaUUJIclkKc01tRmx3aVltbU5ORzA4c2NLMTlyLzV0VkdFR2hCckdML3VKcTIybXZtYi80aHdwdmRTQjN0UDlkU2RzYUFyRwpYYllwOE4vUmlheUJvbTBJVy9aQjNvZ0MwK0tNcWM0NE1MYnBkZXViWnNSckErN2pwTElYczE3OGgxb25kdGNrClIrYlRnNGpjeS92NTkrbGJjamZSeTczbUllMm9DbVFIbE1XUFpSTkMveDhaTktGekl6UHc4SmZSOERjWk5Xc1YKa1NBUVNVUkpnTEhBbjY5MlhDSEsybmJuN21pcjYvYVZzVVpyTGdVNC9zcWg3QVFBdDFGQkk3NDRpcithTjVxSwpJRnRJenkxU3p2ZEpwMThza3EwQ0F3RUFBYU5aTUZjd0RnWURWUjBQQVFIL0JBUURBZ0trTUE4R0ExVWRFd0VCCi93UUZNQU1CQWY4d0hRWURWUjBPQkJZRUZFQUhFbndHditwTXNVcHVQRXNqbkQwTEgvSFpNQlVHQTFVZEVRUU8KTUF5Q0NtdDFZbVZ5Ym1WMFpYTXdEUVlKS29aSWh2Y05BUUVMQlFBRGdnRUJBQTFGckk1cGR1VTFsQzluVldNNwowYlc2VFRXdzYwUTlFVWdsRzc4bkRFZkNKb3ovY2xWclFNWGZrc2Zjc1VvcHZsaE5yWFlpbmd0UEE4aEMrTnRJCmdPZElDZDJGaWFOTjRCYkt3a1NmRkQvbmhjWDU1WmQ0UzN1SzZqb2JWVHIzaXVJRVhIdHg0WVIyS1ZuZitTMDUKQTFtbXdzSG1ZbkhtWEllOUEyL3hKdVhtSnNybWljWTlhMXhtSXVyYzhNalBsa1pZWVU1OFBvZHJFNi9XcnBaawpBbW9qcERIWWIrbnZxa0FuaG9hYUV3b2FEVGxYRjY0M3lVLy9MZE4wTmw5MWkvSHNwQ2tZdVFrQjJmQXNkSGNaCkMrdzQ4WVhYT21pSzZXcmJGYVJnaEVKdjB6UjdsZk50UEVZVWJHWEFxV0ZlSnFTdnM5aUYwbFV1NzZDNkt3YWIKbmdnPQotLS0tLUVORCBDRVJUSUZJQ0FURS0tLS0tCg==",
      "namespace": "c3VibWFyaW5lci1rOHMtYnJva2Vy",
      "token": "ZXlKaGJHY2lPaUpTVXpJMU5pSXNJbXRwWkNJNklqaHZWVnBuZVVoZk1uVTFjSEJxU1hOdE1UTk1NbUY0TFRaSlIyVlZVRGd4VjI1dmMyNXBNMjFYZFhjaWZRLmV5SnBjM01pT2lKcmRXSmxjbTVsZEdWekwzTmxjblpwWTJWaFkyTnZkVzUwSWl3aWEzVmlaWEp1WlhSbGN5NXBieTl6WlhKMmFXTmxZV05qYjNWdWRDOXVZVzFsYzNCaFkyVWlPaUp6ZFdKdFlYSnBibVZ5TFdzNGN5MWljbTlyWlhJaUxDSnJkV0psY201bGRHVnpMbWx2TDNObGNuWnBZMlZoWTJOdmRXNTBMM05sWTNKbGRDNXVZVzFsSWpvaWMzVmliV0Z5YVc1bGNpMXJPSE10WW5KdmEyVnlMV0ZrYldsdUxYUnZhMlZ1TFdZM1lqWXlJaXdpYTNWaVpYSnVaWFJsY3k1cGJ5OXpaWEoyYVdObFlXTmpiM1Z1ZEM5elpYSjJhV05sTFdGalkyOTFiblF1Ym1GdFpTSTZJbk4xWW0xaGNtbHVaWEl0YXpoekxXSnliMnRsY2kxaFpHMXBiaUlzSW10MVltVnlibVYwWlhNdWFXOHZjMlZ5ZG1salpXRmpZMjkxYm5RdmMyVnlkbWxqWlMxaFkyTnZkVzUwTG5WcFpDSTZJbVJoTm1WbFltRXhMV0kzTURjdE5HUXpNQzA0WlRGbExXVTBNVFJsT1dWaFpUZ3hOeUlzSW5OMVlpSTZJbk41YzNSbGJUcHpaWEoyYVdObFlXTmpiM1Z1ZERwemRXSnRZWEpwYm1WeUxXczRjeTFpY205clpYSTZjM1ZpYldGeWFXNWxjaTFyT0hNdFluSnZhMlZ5TFdGa2JXbHVJbjAub1JHM2d6Wno4MGVYQXk5YlZ5b1V2NmoyTERvdFJiNlJyOTF4d0ZiTDMwdFNJY3dnS3FYd3NZbVV1THhtcFdBb2M5LWRSMldHY0ZLYklORlZmUUttdVJMY2JsenlTUFFVMlB3WVVwN1oyNnlxYXFOMG1UQ3ZNWWxSeHp6cWY3LXlXUm8yNE9pWS1nMnNmNmNrRzRPMkdwa2MwTlNoOWRTUGY4dXJTbjZSVGJwbjFtcFZjTy1IQjJWeU5hTE9EdmtWS3RLVFJfVS1ZRGc1NzVtczM0OXM0X2xMZjljZjlvcjFaQXVvXzcyN0E5U0VvZ0JkN3BaSndwb0FEUHZRb1NGR0VLQWZYYTFXXzJWVE5PYXE4cUQxOENVbXVFRUFxMmtoNElBN0d5LVRGdUV2Q0JYUVlzRHYzUFJQTjZpOGlKSFBLVUN1WVNONS1NT3lGX19aNS1WdlhR"
    },
    "type": "kubernetes.io/service-account-token"
  },
  "IPSecPSK": {
    "metadata": {
      "name": "submariner-ipsec-psk",
      "creationTimestamp": null
    },
    "data": {
      "psk": "NL7dUK+RagDKPQZZj+7Q7wComj0/wLFbfvnHe12hHxR8+d/FnkEqXfmh8JMzLo6h"
    }
  },
  "ServiceDiscovery": true,
  "Components": [
    "service-discovery",
    "connectivity"
  ],
  "CustomDomains": null
}

3.3 c1, c2 加入集群

执行 subctl join 命令将 c1 和 c2 两个集群加入 Broker 集群。使用 --clusterid 参数指定集群 ID，每个集群 ID 需要唯一。提供上一步生成的 broker-info.subm 文件用于集群注册。

subctl --context kind-c1 join broker-info.subm --clusterid c1
subctl --context kind-c2 join broker-info.subm --clusterid c2

会提示我们选择一个节点作为 Gateway Node，c1 集群选择 c1-worker 节点作为 Gateway，c2 集群选择 c2-worker 节点作为 Gateway。

两个 Gateway Node 的 IP 地址如下，之后会分别使用这两个地址在两个集群间建立隧道连接。

3.4 查看集群连接

等待 c1 和 c2 集群中 Submariner 的相关组件都运行成功后，执行以下命令查看集群间连接情况。

subctl show connections --context kind-c1
subctl show connections --context kind-c2

可以看到 c1 和 c2 集群分别和对方建立的连接。

查看 c1 gateway 日志，可以看到成功与 c2 集群建立了 IPsec 隧道。

3.5 测试跨集群通信

至此，我们已经成功在 c1 和 c2 集群间建立了跨集群的连接，接下来我们将创建服务并演示如何将其导出给其他集群进行访问。

在下面的示例中，我们在 sample Namespace 中创建相关资源。请注意，必须在两个集群中都创建 sample 命名空间，服务发现才能正常工作。

kubectl --context kind-c2 create namespace sample
# 需要确保 c1 集群上也有 sample Namespace，否则 Lighthouse agent 创建 Endpointslices 会失败
kubectl --context kind-c1 create namespace sample

3.5.1 ClusterIP Service

首先测试 ClusterIP 类型的 Service。执行以下命令在 c2 集群创建服务。本实验中 whereami 是一个用 Golang 编写的 HTTP Server，它通过 Downward API 将 Kubernetes 的相关信息（Pod 名字，Pod 所在的 Namespace，Node）注入到容器的环境变量中，当接收到请求时进行输出。另外 whereami 还会打印请求方的 IP 地址和端口信息。

kubectl --context kind-c2 apply -f - <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: whereami
  namespace: sample
spec:
  replicas: 3
  selector:
    matchLabels:
      app: whereami
  template:
    metadata:
      labels:
        app: whereami
    spec:
      containers:
      - name: whereami
        image: cr7258/whereami:v1
        imagePullPolicy: Always
        ports:
        - containerPort: 80
        env:
        - name: NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        - name: NODE_NAME
          valueFrom:
            fieldRef:
              fieldPath: spec.nodeName
        - name: POD_NAME
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: POD_IP
          valueFrom:
            fieldRef:
              fieldPath: status.podIP
---
apiVersion: v1
kind: Service
metadata:
  name: whereami-cs
  namespace: sample
spec:
  selector:
    app: whereami
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
EOF

在 c2 集群查看服务。

root@seven-demo:~# kubectl --context kind-c2 get pod -n sample -o wide
NAME                        READY   STATUS    RESTARTS   AGE   IP          NODE        NOMINATED NODE   READINESS GATES
whereami-754776cdc9-28kgd   1/1     Running   0          19h   10.9.1.18   c2-control-plane   <none>           <none>
whereami-754776cdc9-8ccmc   1/1     Running   0          19h   10.9.1.17   c2-control-plane   <none>           <none>
whereami-754776cdc9-dlp55   1/1     Running   0          19h   10.9.1.16   c2-control-plane   <none>           <none>
root@seven-demo:~# kubectl --context kind-c2 get svc -n sample -o wide
NAME          TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)   AGE   SELECTOR
whereami-cs   ClusterIP   10.99.2.201   <none>        80/TCP    19h   app=whereami

在 c2 集群中使用 subctl export 命令将服务导出。

subctl --context kind-c2 export service --namespace sample whereami-cs

该命令会在创建一个和 Service 相同名字和 Namespace 的 ServiceExport 资源。

root@seven-demo:~# kubectl  get serviceexports --context kind-c2 -n sample whereami-cs -o yaml
apiVersion: multicluster.x-k8s.io/v1alpha1
kind: ServiceExport
metadata:
  creationTimestamp: "2023-04-06T13:04:15Z"
  generation: 1
  name: whereami-cs
  namespace: sample
  resourceVersion: "327707"
  uid: d1da8953-3fa5-4635-a8bb-6de4cd3c45a9
status:
  conditions:
  - lastTransitionTime: "2023-04-06T13:04:15Z"
    message: ""
    reason: ""
    status: "True"
    type: Valid
  - lastTransitionTime: "2023-04-06T13:04:15Z"
    message: ServiceImport was successfully synced to the broker
    reason: ""
    status: "True"
    type: Synced

ServiceImport 资源会由 Submariner 自动在 c1,c2 集群中创建，IP 地址是 Service 的 ClusterIP 地址。

kubectl --context kind-c1 get -n submariner-operator serviceimport
kubectl --context kind-c2 get -n submariner-operator serviceimport

在 c1 集群创建一个 client Pod 来访问 c2 集群的 whereami 服务。

kubectl --context kind-c1 run client --image=cr7258/nettool:v1
kubectl --context kind-c1 exec -it client -- bash

先尝试下 DNS 解析，ClusterIP Service 类型的 Service 可以通过以下格式进行访问 <svc-name>.<namespace>.svc.clusterset.local。

nslookup whereami-cs.sample.svc.clusterset.local

返回的 IP 是在 c2 集群 Service 的 ClusterIP 的地址。

我们查看一下 CoreDNS 的配置文件，这个 Configmap 会被 Submariner Operator 修改，将 clusterset.local 用于跨集群通信的域名交给 Lighthouse DNS 来解析。

root@seven-demo:~# kubectl get cm -n kube-system coredns -oyaml
apiVersion: v1
data:
  Corefile: |+
    #lighthouse-start AUTO-GENERATED SECTION. DO NOT EDIT
    clusterset.local:53 {
        forward . 10.88.78.89
    }
    #lighthouse-end
    .:53 {
        errors
        health {
           lameduck 5s
        }
        ready
        kubernetes cluster.local in-addr.arpa ip6.arpa {
           pods insecure
           fallthrough in-addr.arpa ip6.arpa
           ttl 30
        }
        prometheus :9153
        forward . /etc/resolv.conf {
           max_concurrent 1000
        }
        cache 30
        loop
        reload
        loadbalance
    }

kind: ConfigMap
metadata:
  creationTimestamp: "2023-04-05T02:47:34Z"
  name: coredns
  namespace: kube-system
  resourceVersion: "1211"
  uid: 698f20a5-83ea-4a3e-8a1e-8b9438a6b3f8

Submariner 遵循以下逻辑来进行跨集群集的服务发现：

• 如果导出的服务在本地集群中不可用，Lighthouse DNS 从服务导出的远程集群之一返回 ClusterIP 服务的 IP 地址。
• 如果导出的服务在本地集群中可用，Lighthouse DNS 总是返回本地 ClusterIP 服务的 IP 地址。
• 如果多个集群从同一个命名空间导出具有相同名称的服务，Lighthouse DNS 会以轮询的方式在集群之间进行负载均衡。
• 可以在 DNS 查询前加上 cluster-id 前缀来访问特定集群的服务，<cluster-id>.<svc-name>.<namespace>.svc.clusterset.local。

通过 curl 命令发起 HTTP 请求。

curl whereami-cs.sample.svc.clusterset.local

返回结果如下，我们根据输出的 node_name 字段可以确认该 Pod 是在 c2 集群。

这里结合下图对流量进行简单的说明：流量从 c1 集群的 client Pod 发出，首先经过 veth-pair 到达 Node 的 Root Network Namespace，然后经过 Submariner Route Agent 设置的 vx-submariner 这个 VXLAN 隧道将流量发往 Gateway Node 上（c1-worker）。接着经过连接 c1 和 c2 集群的 IPsec 隧道到达对端，c2 集群的 Gateway Node（c2-worker）接收到流量后将，经过 iptables 的反向代理规则（在这过程中根据 ClusterIP 进行了 DNAT）最终发送到后端的 whereami Pod 上。

接下来我们在 c1 集群也创建相同的服务。

kubectl --context kind-c1 apply -f - <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: whereami
  namespace: sample
spec:
  replicas: 3
  selector:
    matchLabels:
      app: whereami
  template:
    metadata:
      labels:
        app: whereami
    spec:
      containers:
      - name: whereami
        image: cr7258/whereami:v1
        imagePullPolicy: Always
        ports:
        - containerPort: 80
        env:
        - name: NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        - name: NODE_NAME
          valueFrom:
            fieldRef:
              fieldPath: spec.nodeName
        - name: POD_NAME
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: POD_IP
          valueFrom:
            fieldRef:
              fieldPath: status.podIP
---
apiVersion: v1
kind: Service
metadata:
  name: whereami-cs
  namespace: sample
spec:
  selector:
    app: whereami
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
EOF

在 c1 集群上查看服务。

root@seven-demo:~# kubectl --context kind-c1 get pod -n sample -o wide
NAME                        READY   STATUS    RESTARTS   AGE   IP          NODE        NOMINATED NODE   READINESS GATES
whereami-754776cdc9-hq4m2   1/1     Running   0          45s   10.8.1.25   c1-worker   <none>           <none>
whereami-754776cdc9-rt84w   1/1     Running   0          45s   10.8.1.23   c1-worker   <none>           <none>
whereami-754776cdc9-v5zrk   1/1     Running   0          45s   10.8.1.24   c1-worker   <none>           <none>
root@seven-demo:~# kubectl --context kind-c1 get svc -n sample
NAME          TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
whereami-cs   ClusterIP   10.88.132.102   <none>        80/TCP    50s

在 c1 集群导出服务。

subctl --context kind-c1 export service --namespace sample whereami-cs

查看 ServiceImport。

kubectl --context kind-c1 get -n submariner-operator serviceimport
kubectl --context kind-c2 get -n submariner-operator serviceimport

由于在 c1 集群本地也有相同的服务，因此这次请求将会发给 c1 集群的服务。

kubectl --context kind-c1 exec -it client -- bash
nslookup whereami-cs.sample.svc.clusterset.local

curl whereami-cs.sample.svc.clusterset.local

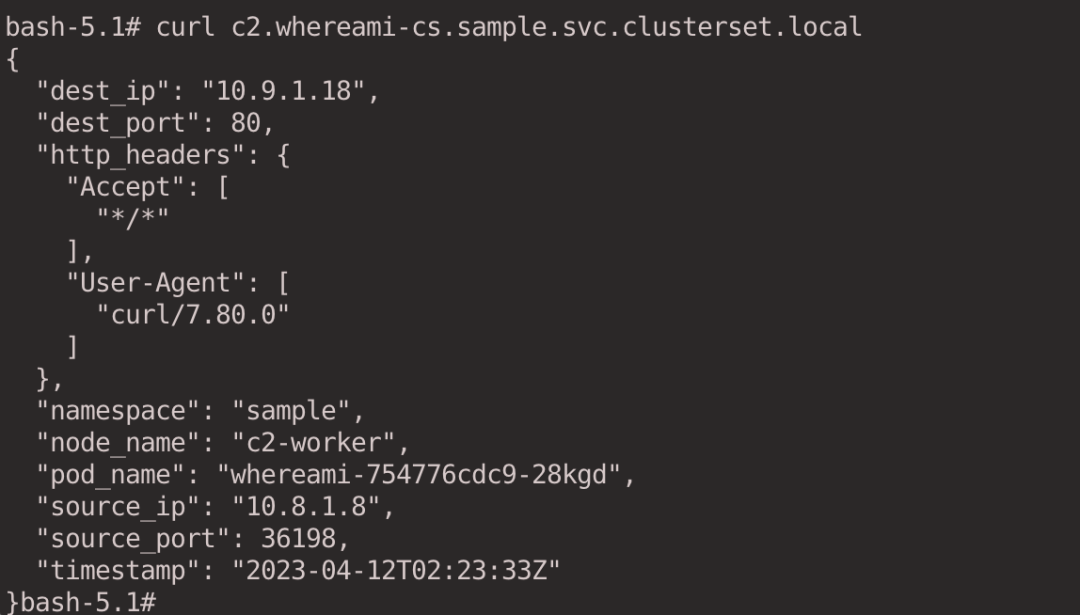

我们也可以通过 <cluster-id>.<svc-name>.<namespace>.svc.clusterset.local 来指定访问访问特定集群的 ClusterIP Service。例如我们指定访问 c2 集群的 Service。

curl c2.whereami-cs.sample.svc.clusterset.local

3.5.2 Headless Service + StatefulSet

Submariner 还支持带有 StatefulSets 的 Headless Services，从而可以通过稳定的 DNS 名称访问各个 Pod。在单个集群中，Kubernetes 通过引入稳定的 Pod ID 来支持这一点，在单个集群中可以通过<pod-name>.<svc-name>.<ns>.svc.cluster.local格式来解析域名。跨集群场景下，Submariner 通过 <pod-name>.<cluster-id>.<svc-name>.<ns>.svc.clusterset.local 的格式来解析域名。

在 c2 集群创建 Headless Service 和 StatefulSet。

kubectl --context kind-c2 apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
 name: whereami-ss
 namespace: sample
 labels:
   app: whereami-ss
spec:
 ports:
 - port: 80
   name: whereami
 clusterIP: None
 selector:
   app: whereami-ss
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
 name: whereami
 namespace: sample
spec:
 serviceName: "whereami-ss"
 replicas: 3
 selector:
   matchLabels:
       app: whereami-ss
 template:
   metadata:
     labels:
       app: whereami-ss
   spec:
     containers:
     - name: whereami-ss
       image: cr7258/whereami:v1
       ports:
       - containerPort: 80
         name: whereami
       env:
       - name: NAMESPACE
         valueFrom:
           fieldRef:
             fieldPath: metadata.namespace
       - name: NODE_NAME
         valueFrom:
           fieldRef:
             fieldPath: spec.nodeName
       - name: POD_NAME
         valueFrom:
           fieldRef:
             fieldPath: metadata.name
       - name: POD_IP
         valueFrom:
          fieldRef:
             fieldPath: status.podIP
EOF

在 c2 集群查看服务。

root@seven-demo:~# kubectl get pod -n sample --context kind-c2 -o wide -l app=whereami-ss
NAME                        READY   STATUS    RESTARTS   AGE   IP          NODE        NOMINATED NODE   READINESS GATES
whereami-0                  1/1     Running   0          38s   10.9.1.20   c2-control-plane   <none>           <none>
whereami-1                  1/1     Running   0          36s   10.9.1.21   c2-control-plane    <none>           <none>
whereami-2                  1/1     Running   0          31s   10.9.1.22   c2-control-plane    <none>           <none>
root@seven-demo:~# kubectl get svc -n sample --context kind-c2 -l app=whereami-ss
NAME          TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)   AGE
whereami-ss   ClusterIP   None          <none>        80/TCP    4m58s

在 c2 集群导出服务。

subctl --context kind-c2 export service whereami-ss --namespace sample

解析 Headless Service 的域名可以得到所有 Pod 的 IP。

kubectl --context kind-c1 exec -it client -- bash
nslookup whereami-ss.sample.svc.clusterset.local

也可以指定单个 Pod 进行解析。

nslookup whereami-0.c2.whereami-ss.sample.svc.clusterset.local

通过域名访问指定的 Pod。

curl whereami-0.c2.whereami-ss.sample.svc.clusterset.local

查看 ServiceImport，在 IP 地址的一栏是空的，因为导出的服务类型是 Headless。

kubectl --context kind-c1 get -n submariner-operator serviceimport
kubectl --context kind-c2 get -n submariner-operator serviceimport

对于 Headless Service，Pod IP 是根据 Endpointslice 来解析的。

kubectl --context kind-c1 get endpointslices -n sample
kubectl --context kind-c2 get endpointslices -n sample

4 使用 Globalnet 解决 CIDR 重叠问题

接下来将演示如何通过 Submariner 的 Globalnet 功能来解决多集群间 CIDR 重叠的问题，在本实验中，我们将会创建 3 个集群，并且将每个集群的 Service 和 Pod CIDR 都设置成相同的。

4.1 创建集群

# 替换成服务器 IP
export SERVER_IP="10.138.0.11"

kind create cluster --config - <<EOF
kind: Cluster
name: broker-globalnet
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
networking:
  apiServerAddress: $SERVER_IP
  podSubnet: "10.7.0.0/16"
  serviceSubnet: "10.77.0.0/16"
EOF

kind create cluster --config - <<EOF
kind: Cluster
name: g1
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
networking:
  apiServerAddress: $SERVER_IP
  podSubnet: "10.7.0.0/16"
  serviceSubnet: "10.77.0.0/16"
EOF

kind create cluster --config - <<EOF
kind: Cluster
name: g2
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
networking:
  apiServerAddress: $SERVER_IP
  podSubnet: "10.7.0.0/16"
  serviceSubnet: "10.77.0.0/16"
EOF

4.2 部署 Broker

使用 --globalnet=true 参数启用 Globalnet 功能，使用 --globalnet-cidr-range 参数指定所有集群的全局 GlobalCIDR（默认 242.0.0.0/8）。

subctl --context kind-broker-globalnet deploy-broker --globalnet=true --globalnet-cidr-range 120.0.0.0/8

4.3 g1, g2 加入集群

使用 --globalnet-cidr 参数指定本集群的 GlobalCIDR。

subctl --context kind-g1 join broker-info.subm --clusterid g1 --globalnet-cidr 120.1.0.0/24
subctl --context kind-g2 join broker-info.subm --clusterid g2 --globalnet-cidr 120.2.0.0/24

4.4 查看集群连接

subctl show connections --context kind-g1
subctl show connections --context kind-g2

4.5 测试跨集群通信

在两个集群中都创建 sample 命名空间。

kubectl --context kind-g2 create namespace sample
kubectl --context kind-g1 create namespace sample

4.5.1 ClusterIP Service

在 g2 集群创建服务。

kubectl --context kind-g2 apply -f - <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: whereami
  namespace: sample
spec:
  replicas: 3
  selector:
    matchLabels:
      app: whereami
  template:
    metadata:
      labels:
        app: whereami
    spec:
      containers:
      - name: whereami
        image: cr7258/whereami:v1
        imagePullPolicy: Always
        ports:
        - containerPort: 80
        env:
        - name: NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        - name: NODE_NAME
          valueFrom:
            fieldRef:
              fieldPath: spec.nodeName
        - name: POD_NAME
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: POD_IP
          valueFrom:
            fieldRef:
              fieldPath: status.podIP
---
apiVersion: v1
kind: Service
metadata:
  name: whereami-cs
  namespace: sample
spec:
  selector:
    app: whereami
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
EOF

在 g2 集群查看服务。

root@seven-demo:~/globalnet# kubectl --context kind-g2 get pod -n sample -o wide
NAME                        READY   STATUS    RESTARTS   AGE   IP         NODE        NOMINATED NODE   READINESS GATES
whereami-754776cdc9-72qd4   1/1     Running   0          19s   10.7.1.8   g2-control-plane    <none>           <none>
whereami-754776cdc9-jsnhk   1/1     Running   0          20s   10.7.1.7   g2-control-plane    <none>           <none>
whereami-754776cdc9-n4mm6   1/1     Running   0          19s   10.7.1.9   g2-control-plane    <none>           <none>
root@seven-demo:~/globalnet# kubectl --context kind-g2 get svc -n sample -o wide
NAME          TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE   SELECTOR
whereami-cs   ClusterIP   10.77.153.172   <none>        80/TCP    26s   app=whereami

在 g2 集群导出服务。

subctl --context kind-g2 export service --namespace sample whereami-cs

导出服务后，我们再查看一下 g2 集群的 Service，会发现 Submariner 自动在与导出的服务相同的命名空间中创建了一个额外的服务，并且设置 externalIPs 为分配给相应服务的 Global IP。

kubectl --context kind-g2 get svc -n sample

在g1 集群访问 g2 集群的 whereami 服务。

kubectl --context kind-g1 run client --image=cr7258/nettool:v1
kubectl --context kind-g1 exec -it client -- bash

DNS 将会解析到分配给 c2 集群 whereami 服务的 Global IP 地址，而不是服务的 ClusterIP IP 地址。

nslookup whereami-cs.sample.svc.clusterset.local

用 curl 命令发起 HTTP 请求，从输出的结果可以发现，在 g2 集群的 whereami 看来，请求的源 IP 是 120.1.0.5，也就是说当流量从 g1 发往 g2 集群时，在 g1 集群的 Gateway Node 上对流量进行了 SNAT 源地址转换。

curl whereami-cs.sample.svc.clusterset.local

这里结合下图对流量进行简单的说明：流量从 c1 集群的 client Pod 发出，经过 DNS 解析后应该请求 IP 120.2.0.253。首先经过 veth-pair 到达 Node 的 Root Network Namespace，然后经过 Submariner Route Agent 设置的 vx-submariner 这个 VXLAN 隧道将流量发往 Gateway Node 上（c1-worker）。在 Gateway Node 上将源 IP 10.7.1.7 转换成了 120.1.0.5， 然后通过 c1 和 c2 集群的 IPsec 隧道发送到对端，c2 集群的 Gateway Node（c2-worker）接收到流量后，经过 iptables 的反向代理规则（在这过程中根据 Global IP 进行了 DNAT）最终发送到后端的 whereami Pod 上。

我们可以分别查看 g1 和 g2 集群上 Gateway Node 的 Iptables 来验证 NAT 规则，首先执行 docker exec -it g1-worker bash 和 docker exec -it g2-worker bash 进入这两个节点，然后执行 iptables-save 命令可以看到 iptables 配置，以下我筛选了相关的 iptables 配置。

g1-worker 节点：

# 在出访的时候将源 IP 转换为 120.1.0.1-120.1.0.8 中的一个
-A SM-GN-EGRESS-CLUSTER -s 10.7.0.0/16 -m mark --mark 0xc0000/0xc0000 -j SNAT --to-source 120.1.0.1-120.1.0.8

g2-worker 节点：

# 访问 120.2.0.253:80 的流量跳转到 KUBE-EXT-ZTP7SBVPSRVMWSUN 链
-A KUBE-SERVICES -d 120.2.0.253/32 -p tcp -m comment --comment "sample/submariner-fzpkhsc5wssywpk5x3par6ceb6b2jinr external IP" -m tcp --dport 80 -j KUBE-EXT-ZTP7SBVPSRVMWSUN

# 跳转到 KUBE-SVC-ZTP7SBVPSRVMWSUN 链
-A KUBE-EXT-ZTP7SBVPSRVMWSUN -j KUBE-SVC-ZTP7SBVPSRVMWSUN

# 随机选择 whereami 后端的一个 Pod
-A KUBE-SVC-ZTP7SBVPSRVMWSUN -m comment --comment "sample/submariner-fzpkhsc5wssywpk5x3par6ceb6b2jinr -> 10.7.1.7:80" -m statistic --mode random --probability 0.33333333349 -j KUBE-SEP-BB74OZOLBDYS7GHU

-A KUBE-SVC-ZTP7SBVPSRVMWSUN -m comment --comment "sample/submariner-fzpkhsc5wssywpk5x3par6ceb6b2jinr -> 10.7.1.8:80" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-MTZHPN36KRSHGEO6

-A KUBE-SVC-ZTP7SBVPSRVMWSUN -m comment --comment "sample/submariner-fzpkhsc5wssywpk5x3par6ceb6b2jinr -> 10.7.1.9:80" -j KUBE-SEP-UYVYXWJKZN2VHFJW

# DNAT 地址转换
-A KUBE-SEP-BB74OZOLBDYS7GHU -p tcp -m comment --comment "sample/submariner-fzpkhsc5wssywpk5x3par6ceb6b2jinr" -m tcp -j DNAT --to-destination 10.7.1.7:80

-A KUBE-SEP-MTZHPN36KRSHGEO6 -p tcp -m comment --comment "sample/submariner-fzpkhsc5wssywpk5x3par6ceb6b2jinr" -m tcp -j DNAT --to-destination 10.7.1.8:80

-A KUBE-SEP-UYVYXWJKZN2VHFJW -p tcp -m comment --comment "sample/submariner-fzpkhsc5wssywpk5x3par6ceb6b2jinr" -m tcp -j DNAT --to-destination 10.7.1.9:80

4.5.2 Headless Service + StatefulSet

接下来测试 Globalnet 在 Headless Service + StatefulSet 场景下的应用。在 g2 集群创建服务。

kubectl --context kind-g2 apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
 name: whereami-ss
 namespace: sample
 labels:
   app: whereami-ss
spec:
 ports:
 - port: 80
   name: whereami
 clusterIP: None
 selector:
   app: whereami-ss
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
 name: whereami
 namespace: sample
spec:
 serviceName: "whereami-ss"
 replicas: 3
 selector:
   matchLabels:
       app: whereami-ss
 template:
   metadata:
     labels:
       app: whereami-ss
   spec:
     containers:
     - name: whereami-ss
       image: cr7258/whereami:v1
       ports:
       - containerPort: 80
         name: whereami
       env:
       - name: NAMESPACE
         valueFrom:
           fieldRef:
             fieldPath: metadata.namespace
       - name: NODE_NAME
         valueFrom:
           fieldRef:
             fieldPath: spec.nodeName
       - name: POD_NAME
         valueFrom:
           fieldRef:
             fieldPath: metadata.name
       - name: POD_IP
         valueFrom:
          fieldRef:
             fieldPath: status.podIP
EOF

在 g2 集群查看服务。

root@seven-demo:~# kubectl get pod -n sample --context kind-g2 -o wide -l app=whereami-ss
NAME         READY   STATUS    RESTARTS   AGE   IP          NODE        NOMINATED NODE   READINESS GATES
whereami-0   1/1     Running   0          62s   10.7.1.10   g2-worker   <none>           <none>
whereami-1   1/1     Running   0          56s   10.7.1.11   g2-worker   <none>           <none>
whereami-2   1/1     Running   0          51s   10.7.1.12   g2-worker   <none>           <none>
root@seven-demo:~# kubectl get svc -n sample --context kind-c2 -l app=whereami-ss
NAME          TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
whereami-ss   ClusterIP   None         <none>        80/TCP    42h

在 g2 集群导出服务。

subctl --context kind-g2 export service whereami-ss --namespace sample

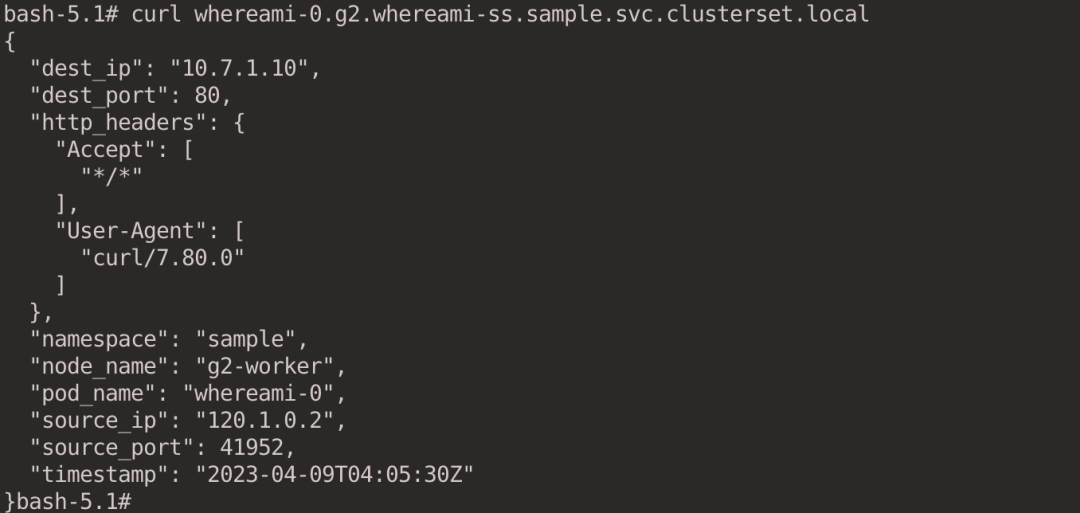

在 g1 集群访问 g2 集群服务，Globalnet 会为每一个 Headless Service 关联的 Pod 分配一个 Global IP，用于出向和入向的流量。

kubectl --context kind-g1 exec -it client -- bash
nslookup whereami-ss.sample.svc.clusterset.local

指定解析某个 Pod。

nslookup whereami-0.g2.whereami-ss.sample.svc.clusterset.local

指定访问某个 Pod。

curl whereami-0.g2.whereami-ss.sample.svc.clusterset.local

查看 ServiceImport，在 IP 地址的一栏是空的，因为导出的服务类型是 Headless。

kubectl --context kind-g1 get -n submariner-operator serviceimport
kubectl --context kind-g2 get -n submariner-operator serviceimport

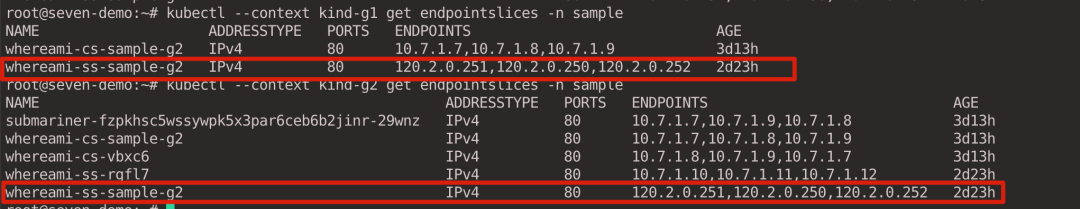

对于 Headless Service，Pod IP 是根据 Endpointslice 来解析的。

kubectl --context kind-g1 get endpointslices -n sample
kubectl --context kind-g2 get endpointslices -n sample

执行 docker exec -it g2-worker bash 命令进入 g2-worker 节点，然后执行 iptables-save 命令寻找相关的 Iptables 规则。

# SNAT
-A SM-GN-EGRESS-HDLS-PODS -s 10.7.1.12/32 -m mark --mark 0xc0000/0xc0000 -j SNAT --to-source 120.2.0.252

-A SM-GN-EGRESS-HDLS-PODS -s 10.7.1.11/32 -m mark --mark 0xc0000/0xc0000 -j SNAT --to-source 120.2.0.251

-A SM-GN-EGRESS-HDLS-PODS -s 10.7.1.10/32 -m mark --mark 0xc0000/0xc0000 -j SNAT --to-source 120.2.0.250

# DNAT
-A SUBMARINER-GN-INGRESS -d 120.2.0.252/32 -j DNAT --to-destination 10.7.1.12

-A SUBMARINER-GN-INGRESS -d 120.2.0.251/32 -j DNAT --to-destination 10.7.1.11

-A SUBMARINER-GN-INGRESS -d 120.2.0.250/32 -j DNAT --to-destination 10.7.1.10

5 清理环境

执行以下命令删除本次实验创建的 Kind 集群。

kind delete clusters broker c1 c2 g1 g2

6 总结

本文首先介绍了 Submariner 的架构，包括 Broker、Gateway Engine、Route Agent、Service Discovery、Globalnet 和 Submariner Operator。接着，通过实验向读者展示了 Submariner 在跨集群场景中如何处理 ClusterIP 和 Headless 类型的流量。最后，演示了 Submariner 的 Globalnet 是如何通过 GlobalCIDR 支持不同集群间存在 CIDR 重叠的情况。
